吊式圓盤給料機

應用特點

1. 吊式圓盤給料機是物料運輸輸送機械的一種輔助設備，是利用物料的流動性為容積計量的給料設備。
2. 吊式圓盤給料機能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。
3. 適用于給送各種非粘性物料，不適用于流動性好的粉狀物料。
4. 通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中，
5. 適用于各種非粘性且流動性不是*好的物料，
6. 通常用于從料倉，漏斗和其它容器向運輸機械或器具連續均勻供給容量不大于2000kg/m 3的塊狀，顆料狀等物料，如煤、水泥、礦石、石灰石、粘土等，
7. 吊式圓盤給料機給料*并能減低物料的粉碎作用，適用于水泥廠、選煤廠、發電廠、化工與建筑部門及部分冶金、礦山部門*地、連續均勻地給料與配料之用，但不適用于輸送流動性太差或流動性特別好的物料。
8. 設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低
9. 吊式圓盤給料機分開式和封閉式結構。閉式結構防塵，防灰，但調節運轉均在封閉的殼體內，不夠直觀；開式結構則適用于灰塵性不大的物料，并且運轉，調節均直觀明了。
10. 側襯板、斜襯板與底板之間留縫可調,能比較準確地控制留縫大小,大大減少了漏料。
11. 驅動裝置對稱布置,并采用雙推桿,使整機愛力均衡,傳動平穩,消除了底板往復時的扭擺現象
12. 底板有立向筋板,并用三道通長托輥支承,保證了底板本身剛度,消除了現有往復式給料機底板工作中彎曲變形的弊病。
13. 襯板由小塊耐磨鋼板拼成,這樣不僅更換時輕便容易,而且可以根據實際磨損情況,有針對性地更換磨損了的襯板塊,從而使材料合理利用,降低維修費。

結構原理

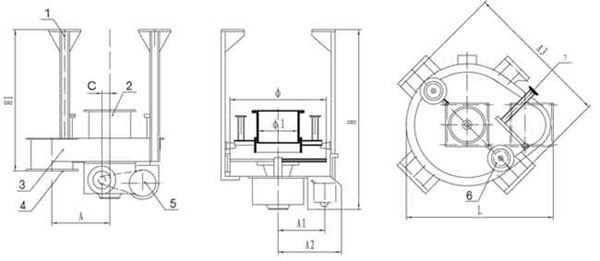

吊式圓盤給料機結構圖：

1、吊架   2、進料口   3、圓盤   4、出料口   5、驅動部分（電機+減速機等）   6、進口調節桿   7、出口調節桿
吊式圓盤給料機主要由電動機、減速裝置、圓盤、般套、刮板、喂料調節裝置及槽鋼柱等幾部分組成。它由懸吊在盤套側面的電動機，經過三角皮帶、蝸輪減速機立軸帶動圓盤旋轉。盤套的下節與蝸輪減速機連接，上節通過槽鋼柱與料倉連接，電動機則通過電動機底座固定在盤套的側面。
　　吊式圓盤給料機是適用于20mm以下粉礦的給料設備。 圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。該圓盤給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。

技術參數

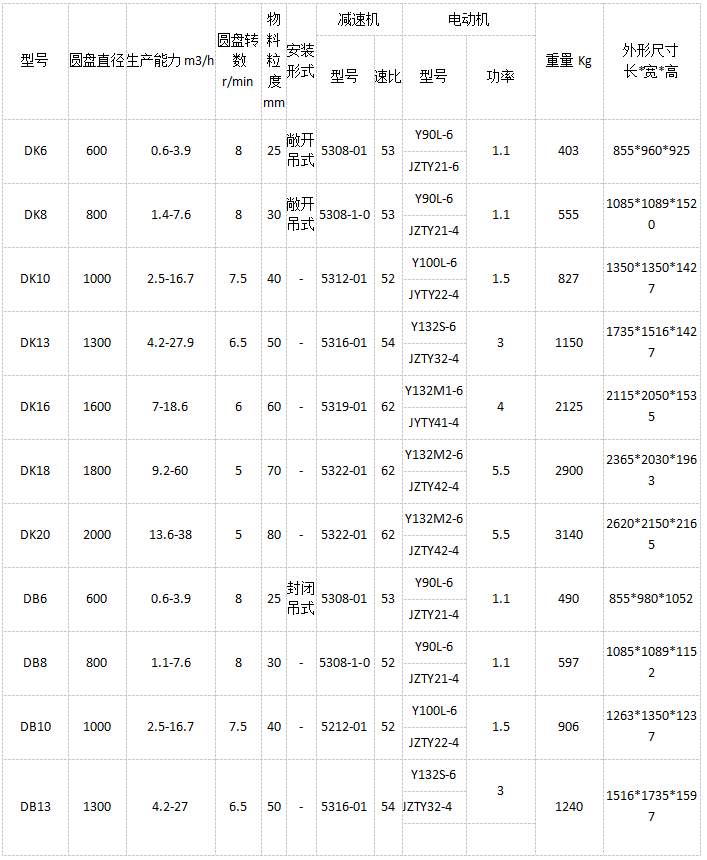

吊式圓盤給料機主要技術性能參數：

吊式圓盤給料機技術參數：

購買說明

1、DK、DB型吊式圓盤給料機供貨時一般為減速機及普通電機，如需在特殊場合中使用，需訂貨時說明，如改用防爆電機、減速機或有其它特殊要求等。
2、DK、DB型吊式圓盤給料機，也可制成座式，并且也分閉式和開式兩種結構。
