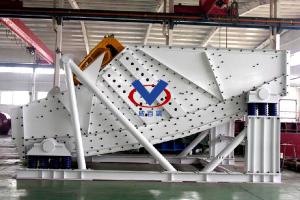

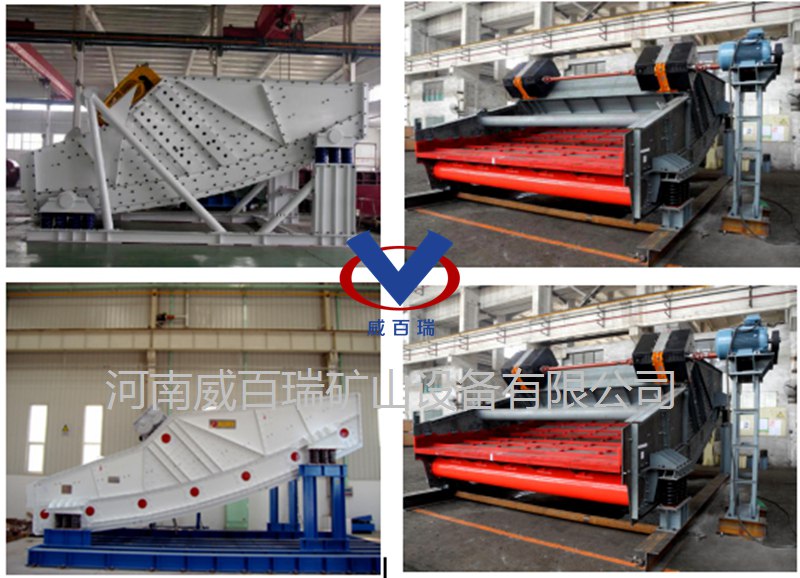

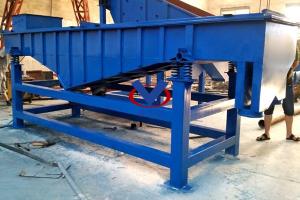

香焦振動篩簡介：

    香蕉型振動篩是一種自同步重型等厚篩，篩箱近似于香蕉形狀，篩梁采用箱形梁，該振動篩傳動系統由電動機通過帶輪、三角帶，再由萬向連接軸傳遞給激振器，激振器之間由中間傳動軸連接。廣泛應用于煤炭分級、脫泥、脫水、脫介，也可用于礦山大物料量采選作業中的篩選處理。

特點和優勢：

    篩板采用聚氨酯和不銹鋼篩條制作,篩板四周用聚氨酯材料,具有耐磨性能好,噪聲低的特點。中間為不銹鋼篩條,與其他材質相比具有強度大、耐磨以及開孔率高的特點。

   篩板安裝結構簡單.篩板與篩板之間沒有螺栓連接,靠聚氨酯材料的塑性緊密配合,篩板不易松動,減少了事故發生。篩板軌座與支撐梁之間有保護蓋條,使軌座下螺栓不會受煤水的腐蝕和磨損

   激振器采用整體的箱式激振器.激振器安裝在篩箱上部的大梁上,箱體內裝有主動軸和從動軸,軸上各有一對重量相同的偏心塊,通過齒輪兩根軸做同步反向回轉,使偏心塊回轉,產生離心力形成激振力。偏心塊成對的布置在激振器箱體外面,使箱內結構緊湊,齒輪對安裝在箱體內,潤滑可靠,傳動平穩。

   傳動系統簡單:傳動系統由一臺電動機,通過三條V帶傳動給萬向連接軸,萬向連接軸由連接輪與激振器接,從而消除因振動篩振動造成的連接長度及軸線角度的變化

   篩面兩側的保護蓋條緊固結構簡單粗聯結牢固篩面兩側保護蓋條兩個接觸面為斜面,接觸面積大,上面為壓板不易松動。

   篩機結構簡單，維修方便快捷。

   激振器采用一臺座式激振器或兩臺座式激振器，激振器的潤滑采用脂潤滑或稀油潤滑。

   激振器底座采用高強螺栓連接，結構合理，堅固耐用。

   整機具有處理量大、噪音低、篩網更換方便、維護簡單等特點。

   電機不參振，能有效的延長電機的使用壽命。

  篩體使用壽命高達10年，激振器使用大于5年。

工作原理：

    香蕉型振動篩在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層高，呈現均勻狀態，篩分效率顯著提高，比相同有效面積振動篩的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有極高的篩分效率。

結構組成：

    香蕉型振動篩由振動源、篩體、篩網、減振裝置和底托等組成。

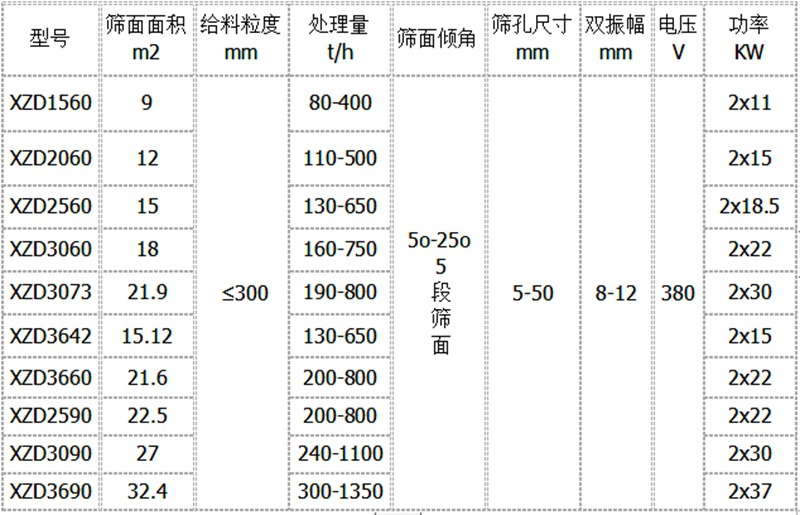

技術參數：

如何根據物料的大小、所需要產量選擇適合的機型的設備

    那么，用戶怎么才能正確的選購適合自己的振動篩設備，避免選型錯誤呢？只有自己掌握了選擇振動篩的依據，才能在選型時做出正確的選擇，為此，威百瑞公司為您總結了振動篩選型五步走，讓您快速成為振動篩選型專家，您可以在選型時參考使用。

    *步：確定篩選物料精度的要求

     了解自己的物料對篩分精度的要求，是精細篩分？還是粗略篩分？

     如果是精細篩分，通常應在三次元旋振篩、超聲波振動篩兩種機型中選擇。這兩種機型中，如您的物料具有強吸附性、易團聚、高靜電、高精細、高密度、輕比重等特點，可選用超聲波振動篩。如果您的物料是碳酸鈣、輕鈣、活性鈣、鋅粉、木粉、中藥粉、碳黑、石墨、活性炭、橡膠助劑、云母粉等超精細粉末，篩分精度要求*高，應選擇氣流篩分機。

     如果是粗略篩分，應選擇效率高、產量大的DZSF系列直線振動篩或直排篩，如無特殊要求，通常選擇直線振動篩的比較多。

    第二步：根據使用場地選擇機型

     要充分了解自己使用設備的場地大小，*好量一下長寬，做到心中有數。根據*步選擇出大概機型方向后，再參考場地的大小選擇機型，如具體選擇直線振動篩的那種型號，振動電機的安裝方式等，而由于精細篩分的三次元旋振篩、超聲波振動篩、氣流篩等設備占地面積都較小，所以這些設備對場地大小的要求不高。

     第三步：所篩物料是否具有特殊的要求

     了解要篩選的物料是否具有特殊的要求，比如腐蝕性、衛生要求高、高靜電、強吸附性、高溫等特性，又比如物料具有易燃易爆等特性；如具有腐蝕性或衛生要求高，不管是選擇直線篩還是旋振篩機型，都應選擇采用不銹鋼材質的設備；如具有高靜電、強吸附性則上文提過，應選擇超聲波振動篩，如碳酸鈣、輕鈣、活性鈣、鋅粉、木粉、中藥粉、碳黑、石墨、活性炭、橡膠助劑、云母粉等超精細粉末，應選擇氣流篩。

     如物料具有易燃易爆等特性，不管選擇旋振篩還是直線篩，都應配備防爆振動電機，防止設備在篩分過程中出現電機燒毀、爆炸的事故。

     第四步：設備是否需要長時間連續的工作

     根據自己的生產需求，確定振動篩設備是否需要長時間連續的工作，如果需要，不論是三次元旋振篩還是直線振動篩，都應選擇配備質量較高的振動電機，以確保振動篩設備能夠連續穩定的工作，且有助于提高設備的使用壽命，威百瑞公司生產的XY系列旋振篩和DZSF系列直線振動篩采用的振動電機都能出色的完成長時間連續的篩分工作，客戶可放心選用。

     第五步：對設備產量的要求

     高產量要求的可選擇較大型的三次元旋振篩或直線振動篩，但不能過高的要求單臺設備的處理量，超負荷的運轉或大幅度的降低振動篩分設備的使用壽命。
