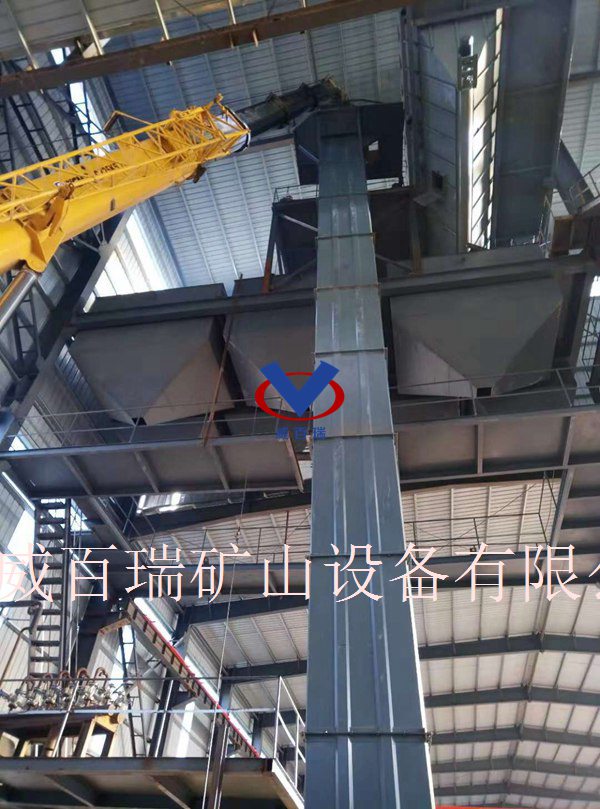

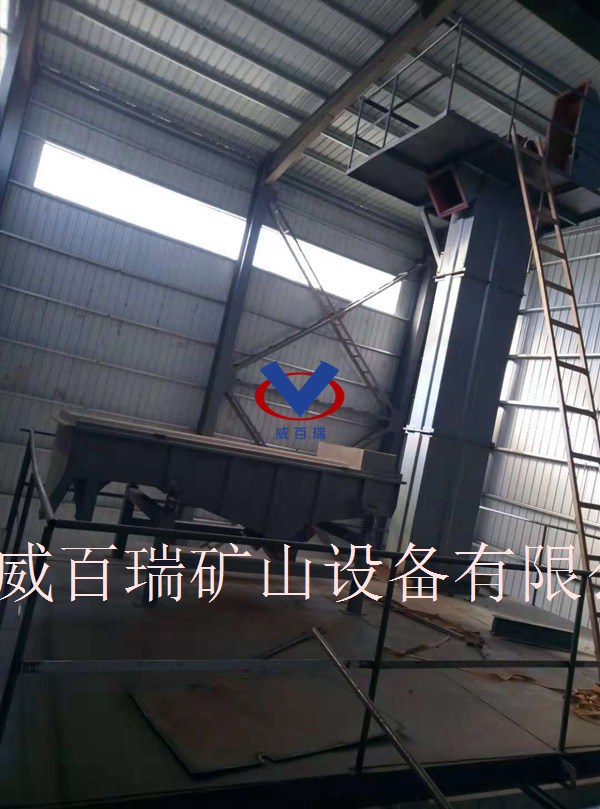

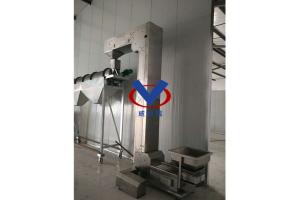

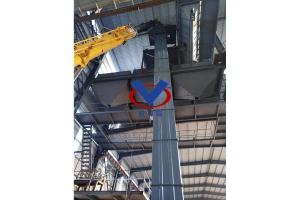

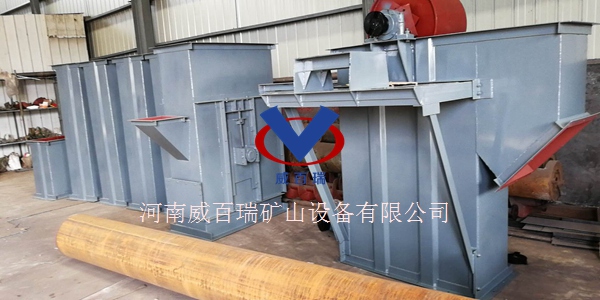

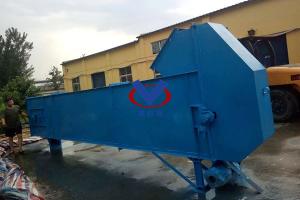

TD斗式提升機

  河南威百瑞礦山設備有限公司生產的TD型斗式提升機，是以JB3926----85《垂直斗式提升機》為標準的，適用于輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。其主要構成包括外殼，驅動裝置，逆止制動裝置，料斗等。具有以下特點：

1、該型號斗式提升機的使用功率比較低，可輸送物料的種類多，范圍廣；

2、其輸送的物料盡是粉狀、顆粒狀、小塊狀而無磨琢性，輸送量也小一些（約4~238m3/h）；

3、被輸送物料的溫度不超過60℃，如果用耐熱橡膠帶，溫度不得超過200℃。

4、離心式或混合式的卸料方式，其輸送*高40m。

工作原理

  TD型斗式提升機采用橡膠帶作為牽引構件，以掏取式來完成物料的裝載。裝載的進料口設在機器的尾部，這樣更有利于物料的裝載輸送。當物料通過進料口被放入提升機底端后，以阻礙運行中帶有畚斗（即料斗）的橡膠帶的方式，使畚斗裝入物料向上運行；當載有物料的畚斗運行至*端，以離心式或者混合式方式卸料；這樣就完成提升輸送。

TD-D型斗式提升機介紹：

   TD型D型斗式提升機適用于垂直輸送松散密度1.5t/m3粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度*高，物料溫度不超過60℃.

TD-D型斗式提升機結構及特點:

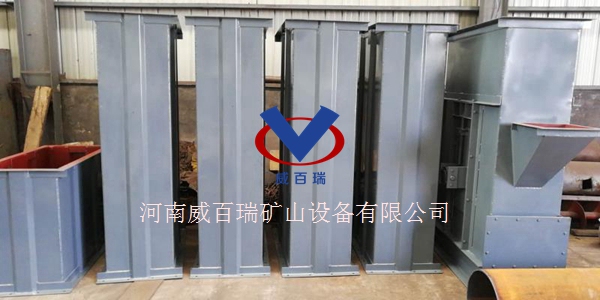

   TD斗式提升機由運行部分料斗與牽引膠帶帶有傳動滾筒的上部區段帶有拉緊滾筒的下部區段中間機殼驅動裝置逆止制動裝置等組成, TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。其特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，TD型按JB3926-85《垂直斗式提升機》標準設計制造，與傳統D型斗提機相比，輸送效率高，料斗形式多，應優先選用。

TD-D斗式提升機的適用范圍：

  本提升機適宜輸送粉狀、粒狀及小塊狀的無磨琢性，及磨琢性的物料如：煤、水泥、石塊、砂、粘土、礦石等。由于提升機的牽引機構是環型皮帶，因此不允許輸送溫度較高（不超過70°）的材料。

    用組裝式皮帶，由輪體、輪緣用高強度螺栓聯接而成。在皮帶輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節省材料，降低了維修費用。下部采用杠桿張緊裝置，安裝運轉2小時后可將絲桿上緊皮帶不得松動，使用一段后皮帶會自然下垂，再次將絲桿擰緊，從而保證機器正常運行。

    TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

結構形式

  1、傳動裝置  TD斗式提升機的傳動裝置有兩種型式，分別配有YZ型減速器或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使得結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

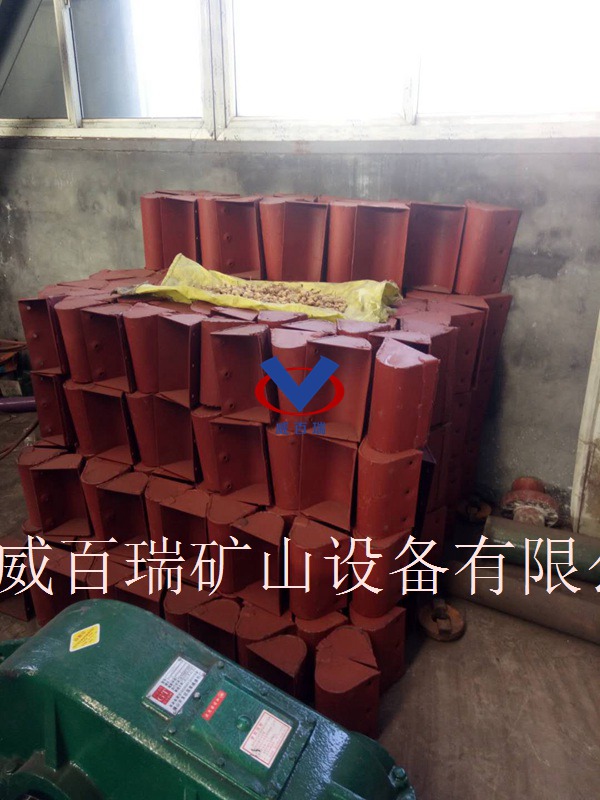

   2、料斗 TD型斗式提升機備有四種料斗：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）、Sd型（深斗）。淺料斗用途：輸送潮濕，易結塊，難拋出的物料。如濕料，濕煤等。深料斗用途：輸送干燥的，松散的，易拋出的物料，如水泥，煤塊，碎石等。

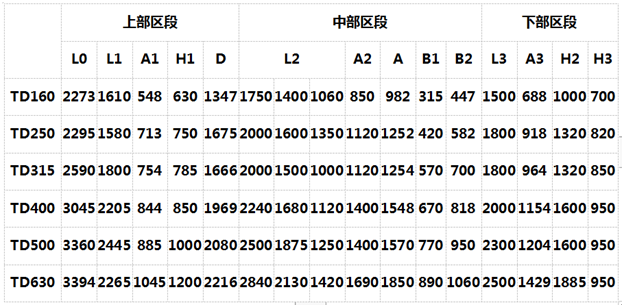

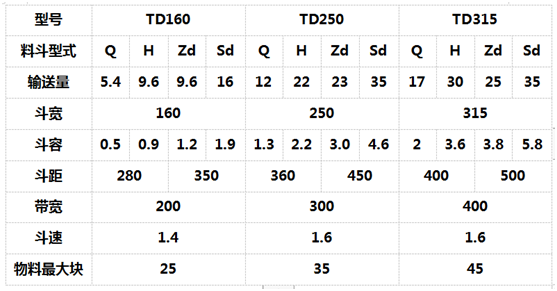

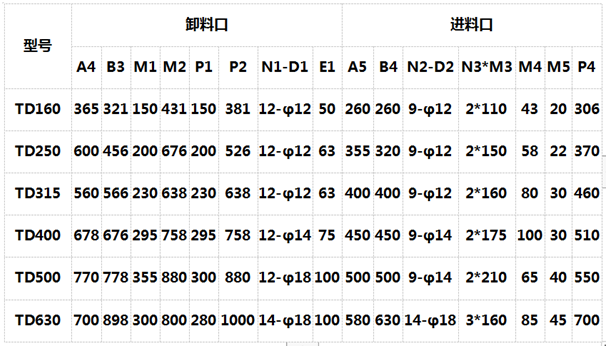

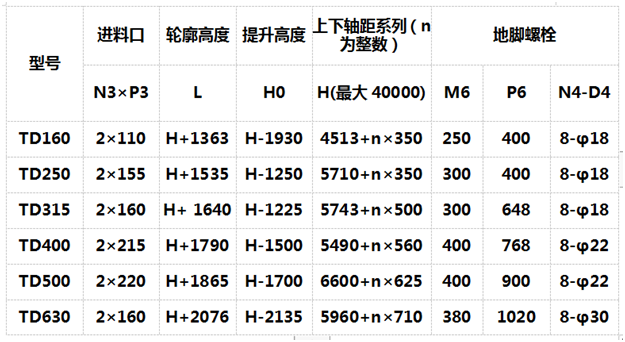

TD型D型斗式提升機主要技術參數:TD型斗式提升機參數列表1：

TD型斗式提升機參數列表2：

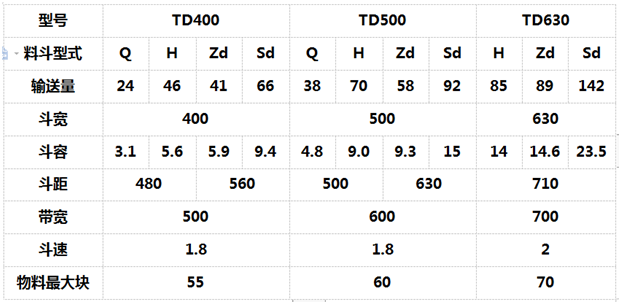

說明：1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

TD型斗式提升機參數列表3：

TD型斗式提升機參數列表4：

TD型斗式提升機參數列表5：

TD型斗式提升機參數列表6：

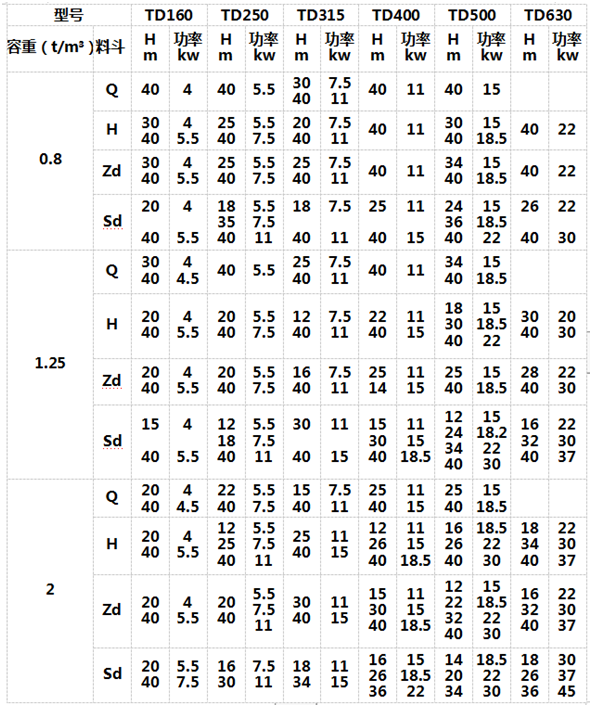

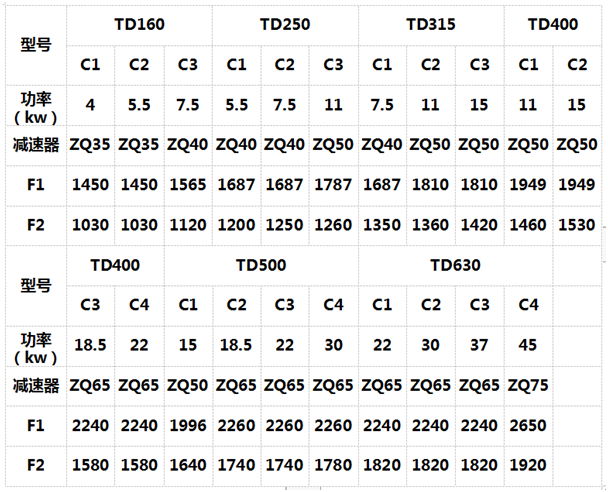

TD型斗式提升機的動力參數：

注：上表動力參數是按料斗充滿*，且達到表中*大高度時的參數，設計時應根據具體情況適當變動。

訂貨型號編寫
訂貨型號包括：型號及料斗型式—驅動號—上下軸距—左右裝

例如：TD315型、深斗Sd、驅動號C2、上下軸距20.04m、右裝
斗式提升機型號為：TD315Sd-C2-20.04-右裝
