輕型板式給料機

主要特點

    1. 輕型板式給料機適用范圍廣，其主要適用于冶金、煤炭、化工、電力、機械制造等部門，它可延水平或傾斜方向輸送散狀物料成件物品。也可用于流水線生產線中運送成件物。
    2. 由于輕型板式給料機承載部件和運行部分均用金屬材料構成，因而與其它連續運輸機械相比，它可輸送比較沉重的、粒度較大的磨琢性強的物料或成件物，并且適用于輸送600℃—700℃的高溫物料或成件物。

    3. 輸送能力大，一般生產能力可達到1000t/h.
    4. 牽引鏈的強度高，可用作長距離輸送。
    5. 輸送線路布置靈活，與帶式輸送機相比，輕型板式給料機可在較大的傾角和較小的彎曲半徑的條件下輸送。因此布置的靈活性較大，輕型板式給料機的傾角可達30°—50°，彎曲半徑一般約為5-8m。
    6. 在輸送過程中可進行分類，干燥、冷卻或袋配等各種工藝加工。
    7. 運行平穩可靠。
    8. 由于輕型板式給料機的所有部件都是金屬材料，而且其底板和牽引鏈自重大。故機體笨重，且空載功率大。
    9. 底板和牽引鏈的磨損快，潤滑和維修不便，而且噪音較大。
    10. 結構較復雜，制造工作量大，加之自重大，因而造價高

構成部件

    （1）、牽引鏈（片式鏈）、片式鏈條耐沖擊，運行平穩，工作可靠。
    （2）、底板是輕型板式給料機的承載構件，采用螺栓或焊接與牽引構件聯接在一起。
    （3）、機架 輕型板式給料機的機架有頭輪裝置機架、尾輪裝置機架、中間支架、凹弧段支架和凸弧段支架。
    （4）、張緊裝置
螺旋張緊裝置是輕型板式給料機常用的張緊形式。
    （5）、驅動裝置
由于輕型板式給料機的速度低，一般采用綜合式的傳動機構即除減速機外，還配置如齒輪等減速設備構成的開式傳動機構。

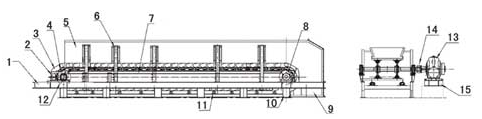

1、中部支架   2、拉緊裝置   3、鏈板   4、鏈條   5、密封罩   6、密封罩支腿   7、導軌   8、頭部鏈輪及軸承座  9、頭部出料口  10、支腿   11、托輪   12、尾部鏈輪   13、驅動裝置   14、聯軸器   15、驅動架

安裝調試

（一）輕型板式給料機的安裝
    1、根據安裝圖，定出設備的縱向中心線?？v向中心線是整個輸送機的安裝基準。機架的中心線與輸送機的縱向中心線慶重合，偏差不能大于2mm
    2、在輕型板式給料機的縱向中心線上，先定出頭輪軸線中心位置，然后沿縱向中心線逐段度量，按總長度定出尾輪軸的中心位置。
    3、以中心線為基準，定出機架地腳位置，軌道安裝位置及驅動裝置的縱橫向中心位置等。
    4、定出各中心位置后，再進行各部安裝。
    5、機架（包括頭架、尾架、中間架和驅動裝置支架）安裝完后，接著安裝軌道，再安裝頭輪軸部件，尾部張緊裝置及底板裝置等。
機架產柱對其面的垂直度偏差不大于其高度的2/1000,相鄰兩支架的不平行度允差為2mm.
    6、安裝驅動裝置及附屬設施。
    7、安裝有關的電器操作及控制部分。
（二）輕型板式給料機的調整
輕型板式給料機安裝完畢之后，應進行以下調整：
    1、 輕型板式給料機頭尾輪的鏈齒與牽引鏈條是否在正常嚙合狀態下工作，如差異過大，可擰動頭、尾輪軸承座的調節螺栓，微微調整頭、尾輪軸中心線的位置。
    2、 調整張緊裝置，使牽引鏈的初張力適度。初張力過大時則增加了張力和動力消耗。過小時，則影響鏈輪和牽引鏈的正常嚙合，增加了運行中的不穩定性。
    3、 檢查所有的運行機構和行走滾輪是否轉動靈活。如有滑動和卡死等現象，則應立即更新或排除故障。
    4、 驅動裝置裝配完后，帶動輸送機作10～20小時的空載跑合實驗，以保證投產后輸送機正常運行。

日常維護

（一）、輕型板式給料機是一種*而復雜的物料輸送設備，而且多和其他類型的輸送設備一起，通過可編程控制器或計算機控制，成為高度機電一體化的物料儲運系統。因此，應對所有使用、管理輸送機設備的工作人員進行有關機械、電氣、計算機等方面的培訓和安全生產教育，嚴格遵守有關操作規程。
    1、 應由專門人員管理輸送設備、啟動和停止輸送機的運行。
    2、 應根據使用情況制定輸送機設備小修、中修、大修計劃，并認真詳細地填寫維修記錄。
    3、 對負責輸送機維修保養人員進行專門的培訓，使之掌握設備結構特點、熟悉設備性能和控制原理。
    4、 在正常條件下工作的輸送機，按本手冊進行設備的維修保養；在惡劣條件（如高溫、潮濕、粉塵等環境）下工作的輸送機，應進行更加頻繁的設備維修保養。
（二）、設備的預防性維護
    設備的預防性維護的目的是系統地檢查、保養設備，使之處于正常工作狀態。預防性維護可以早期發現設備的小毛病并及時加以處理，避免這些小毛病釀成大患，造成必須大修或更換主要*部件的后果。預防性維護由設備維修保養人員進行。為能使設備經常的處于正常的工作狀態，應認真地填寫《設備維修保養日志》 （見表1 ）。 如果能認真、及時、正確地填寫此表，將會得到一份有價值的設備運行、保養、維修檔案，可以不斷地積累經驗，使各*部件能經常處于良好的工作狀態，從而減少了維修時間和費用，保證了整個系統的正常運行。
（三）、為便于維修的要求，選擇一個便于觀察牽引鏈條的位置，這個位置必須在能觀察到整條牽引鏈的位置上。在檢查鏈條時，在開始處打上標記，以便全線都被檢查到。在檢查（或使用）過程中發現鏈條“壞了”的地方用油漆做標記，稍后進行修理。如果此線正在調試未投產使用時，可按急停按鈕，使輸送機停止運行進行修理。

（四）潤滑
    在選擇潤滑劑時應和潤滑劑供應商協商，以使所使用的潤滑劑符合你的要求，我公司不對由于設備缺少潤滑劑或潤滑不當引起的故障負責。

（五）鏈板磨損的檢查及測量：由于工況條件不同， 鏈條的磨損情況有很大差別 ,因此，鏈條運行3～6個月后，應仔細地檢查鏈條*件的狀況，及時潤滑并按工況條件制定檢查、潤滑周期。

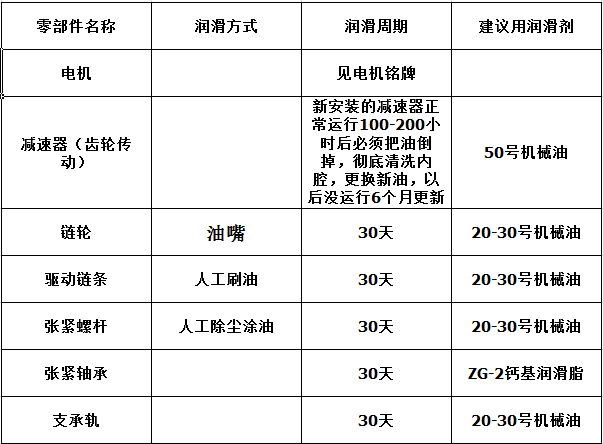

輕型板式給料機潤滑表：

?

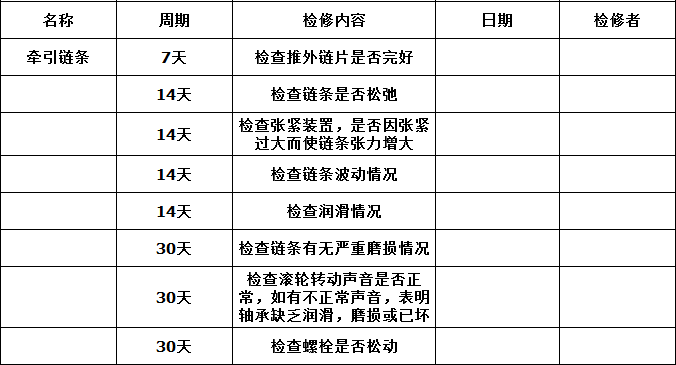

輕型板式給料機牽引鏈條的檢修表：

?
