工作原理

    埋刮板輸送機是輸送粉塵狀、小顆粒及小塊狀等散狀物料的連續輸送設備，可以水平、傾斜、垂直輸送。輸送時，刮板鏈條全被埋在物料之中，故稱為埋刮板輸送機。散料具有內摩擦力和側壓力等特性。水平輸送時，物料收到刮板鏈條在運動方向的推力，當料層間的內摩擦力大于物料與槽壁間的外摩擦力時，物料就隨著刮板鏈條向前運動；在料層高度與機槽寬度之比值滿足一定得條件時，物料是穩定的。垂直輸送時，主要依賴物料所具有的起拱特性；封閉基槽內的物料在受到刮板鏈條在運動方向上的推力，且受到下部不斷給料而阻止上部物料下滑的阻力時，產生橫向側壓力，從而增加物料的內摩擦力，當物料之間的內摩擦力大于物料和槽壁間的外摩擦力及物料自重時，物料就隨刮板鏈條向上輸送，形成連續料流。由于刮板鏈條在運動中有振動，而有些物料的料拱會時而被破壞，時而形成，因而使物料在輸送過程中對于鏈條產生一種滯后現象，這對輸送效率和速度略有影響。

應用特點

    埋刮板輸送機的應用范圍廣泛，適于密閉輸送、輸送量不太大、工藝布置較復雜、要求多點加料或多點卸料等場合。
    埋刮板輸送機可在-20~45℃的環境溫度下工作?？蛇B續運行，也可一日二班、一日一班運行，但不宜做間隔時間很短、啟動十分頻繁的運動；不可反響運行。

埋刮板輸送機有以下突出特點：

.          結構簡單，體積小，重量輕，占地面積??；

.      輸送線路布置靈活，可水平輸送、傾斜輸送、垂直提升輸送；一般水平輸送*大長度為80~120m；垂直輸送高度為20~40m。

.      可多點加料、多點卸料輸送；

.      輸送密閉，防塵、防毒、防爆，可改善勞動條件，防止環境污染；生產制造容易，安裝維護方便；

.      不宜輸送流動特強、易懸浮、磨琢性強和易碎的物料；輸送距離、提升高度有一定的限制。

埋刮板輸送機對物料有以下要求：

.        物料松散密度：ρ=0.2~2.5t/m3。

.        物料溫度：一般機型使用物料溫度小于120℃；熱料型輸送物料的溫度為100~450℃，瞬時物料溫度允許達到800℃。

.        含水率：含水率與物料的粒度、粘度有關，一般應以手捏成團撒手后仍然松散為度。

.        物料粒度，見下圖，

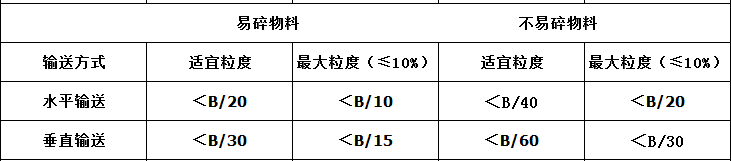

適用的物料粒度

注：1.表中B為機槽有效寬度，mm。
    2.輸送木片時，*大粒度含量可達50%。
    埋刮板輸送機可輸送的物料有：碎煤、煤粉、碎爐渣、飛灰、煙灰、炭黑、磷礦粉、碳酸氫銨、尿素、氯化銨、蘇打粉、硫鐵礦渣、塑料單體、活性炭、固體農藥、焦炭粉、石灰石粉、鉻礦粉、白云石粉、銅精礦粉、氧化鋁粉、氧化鐵粉、石英砂、燒結返礦、水泥、黏土粉、陶土、黃沙、鹽、鑄造舊砂、小麥、大豆、玉米、菜籽、米、糖、淀粉、谷物粉、谷物殼、木片、竹片、鋸末等。

對于有以下性能的物料，一般不宜采用埋刮板輸送機：

.          懸浮性大的物料；

.          塊度過大的物料；

.          磨損性很大的物料；

.          壓縮性很大的物料；

.          粘性大的物料；

.          流動性特強的物料；

.          易碎而又不希望在輸送過程中被破碎的物料；

.          特別堅硬的物料；

.          腐蝕性大的物料，如果沒有有效的防腐措施，也不宜選用。

 機型分類

     埋刮板輸送機的機型較多，可按不同的方式加以分類。
     按用途分，有普通型和特殊性。普通型埋刮板輸送機用于輸送物料特性一般的散狀物 料，特殊型埋刮板輸送機用于輸送有某種特殊性能的物料。如熱料型用于輸送高溫物料；氣密型用于輸送防泄漏和滲透以及防粉塵爆炸的物料等。

按布置形式分，有水平型、傾斜型、垂直型、Z型、平面環形、立面環型和扣環型。對應代號如下：

按固定方式分，有固定式和移動式。固定式的埋刮板輸送機，其集體的頭部和驅動裝置與基礎固定在一起，機體的其余部分?jǐn)R置在支撐架上。移動式埋刮板輸送機，其機體中部下方裝有行走輪，驅動裝置安置在機體上，整機可以行走。移動式應用較少，輸送距離不長。
按物料松散密度分，有重型和輕型。物料松散密度大于1t/m3的采用重型，不大于1t/m3的采用輕型。

按用途特征及固定方式的分類代號如下：

 按驅動方式分，有左裝、右裝、自帶式。站在機體尾端向前看，驅動裝置布置在機頭左側為左側，在機頭右側為右裝。驅動裝置安裝在某一中間段殼體上為自帶式。

布置形式

埋刮板輸送機的幾種結構形式如下：

.          水平型——MS型埋刮板輸送機

使用*普遍的水平型刮板輸送機，輸送機長度可達80~120m，適用于一般性物料的輸送，可多點加料或多點卸料。有中間隔板的水平型埋刮板輸送機，設有幾個進料口，通過計量閘門可任意性調整各段物料的配比，適用于混合幾種不同的散狀物料。

.      傾斜型——MS/MX型傾斜性埋刮板輸送機

傾斜性埋刮板輸送機，一般安裝傾角為0~30°。中間有隔板（或承載段與空載段分開）的傾斜型埋刮板輸送機，輸送是在物料*充滿下槽的情況下進行的，即使傾角較大，仍能保證物料連續不斷的輸送。
MX型大傾角埋刮板輸送機是雙擊槽結構，上部機槽為空載，物料在下部機槽內，由于刮板鏈條結構特殊，物料在傾斜輸送時效率隨傾角增大下降并不顯著，傾角30°時，輸送效率仍較高。實際應用中傾角曾達40°，仍保持正常輸送。輸送距離，單臺輸送機≤80m，*長可達120m。

.         垂直型——MC型埋刮板輸送機

較為普遍的垂直型埋刮板輸送機，傾角可為30~90°，有五種標準傾角：90°、75°、60°、45°和30°，提升輸送高度可達30m，適于輸送一般性的物料。其變型結構，適于輸送流動性差、卸載較難的物料。

.      扣環型

MK扣環型埋刮板輸送機，前者能傾斜輸送也能垂直輸送，它所占的空間比較小，適合在較狹窄的工作環境中作移動設備使用。后者除作提升輸送外，還可水平輸送，在水平結構部分可以根據需要設置卸料口，做到多點卸料。允許安裝傾角為0°~90°，常用的是60°~90°。提升高度不超過30m。

.      MZ型埋刮板輸送機

使用較為普遍的Z型埋刮板輸送機，上水平段可以根據需要設置任意數量的出料口，做到多點卸料。其提升輸送高度一般為20m左右，水平輸送距離小于30m。允許安裝傾角為90°和60°。一般多用于向料倉進料和向鍋爐房上煤。上水平段中在某一區段內不設底板，物料可均勻而連續地向艙內布料。

.          平面環形

平面環型埋刮板輸送機，可以多點進料和多點出料，適用于將物料分配給各個使用點，或收集各進料點的物料統一排出。整機除矩形外還可做成多種形式。

.          立面環型

ML立面環型埋刮板輸送機，可以多點進料和多點出料，適用于多個料倉之間的循環運行，可完成物料的裝、卸及倒倉、清倉作業。一種特殊布置，輸送機中間段直接通入料斗，物料上升后直接卸到料斗中，能減少物料破損及粉塵飛揚。

.          組合布置

    埋刮板輸送機不僅能單機使用，也可以多機使用，組成一個輸送系統。
